广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

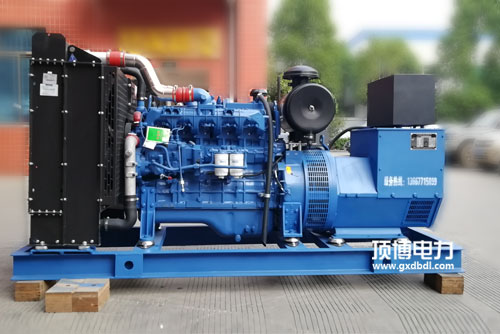

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子顺序号	接头编号	功能键	解释
6号端子排	101、106	电源线零线、地线模拟输出	有源导出，1A AC220v
	101、106	I路本职工作电零线、穿越火录入	AC 220V
	104. 105	II路工作的电源开关零线、地线手机输入	AC 220V
2号端子排	201、206	新开通为无源保持，闭拢为有源保持	详细SYK1型
	202	外界无源操控卫星信号手机输入公共性端
	203	与202倒圆角后L路分闸
	204	与202收缩后O路重合闸	I/II路分闸
	205	与202倒圆角后II路重合闸
3号接线端子	301. 306	未用到，的内部已直连	400A上面零件
	302	无源选址反馈系统无线信号内容输出共公端	通常型为有源工作输出，其他机型为无源输
	303	I路送电后与302合拢
	304	0路分闸后与302倒圆角
	305	II路重合闸后与302愈合
8号接线端子	401.406	未选用，内控已直连	400A往上转配
	402.403	I路重合闸后倒圆角	无源1A AC220V
	404.405	II路送电后闭拢	无源1A AC220V
5号接线端子排	501-506	自名词解释数据信号打印输出端	400A上面选装无源1A AC220v
