本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油密度发电厂空气能热泵供配开关箱的用处： 1、适当的分配权交流电。 2、便宜对电路系统的开闭方法。 3、有较高的卫生防护卫生外壳防护等级分，能形象化的展示电路设计的导通形态。

项目名称：656KW静音生产发交流接触器组单机配电箱主要元件明细清单
配电盘箱基本元器件封装明细
项目编号	公司名称	款型规格尺寸	标准	数据	制造厂
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发发电超临界锅炉调整器	HGM6110	只	1	众智
3	发电站机转速比操纵器	C2002	只	1	孚创
4	直流电压交流电源版块	DC24V	只	1	众智
5	不同规格的中小型前面继电嚣	HH54P    DC24V	只	2	正泰
6	小行两边继电气	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

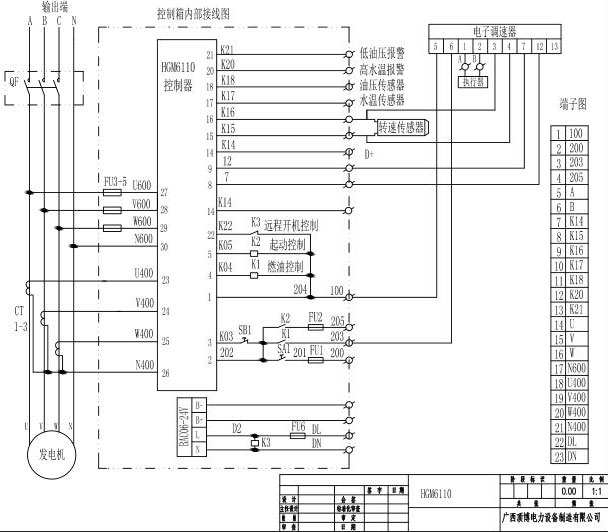

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.highlandsphere.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
