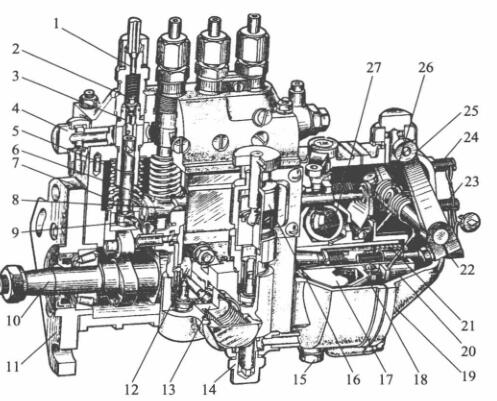

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-高压变压器软管连接头; 2-油多阀; 3-油多阀球; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵气压簧; 8-油门支撑杆;  9-控制臂; 10-凸轮机构轴; 11-比较固定接盘; 12-输油管线管泵剪力轮; 13-输油管线管泵; 15-放油螺塞; 16-手高压油泵;  17-驱动程序盘; 18-从动盘; 19-箱体; 20-滑套; 21-校零气压簧; 22-油位改变螺丝; 23-怠速急停开关螺丝; 24-高速公路急停开关螺丝; 25-变频调速器手柄; 26-变频调速器气压簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体前壳的主要是功效与角色是保持喷油开端时间的明确性，面对多缸汽油机机来说，还有保持各缸喷油时间的一样的性。起保持角色的部分是滑动中下部到调正垫件上平米的宽度H。当喷汽油泵轴承轴轮齿与曲轴轮齿相比职位一定的时，H越大，轴向柱塞泵关进油孔的时间越晚，喷油开端时间也越晚。不然，H越小，喷油开端时间越廷迟。因而要按照其定制和试验台来定比较适合的滑动体业务宽度H，以保持喷油开端时间的明确性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-定位系统螺柱; 5-回油道; 6-回油孔; 7-有油阀弹黄; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵弹黄; 16-弹黄座; 17-挺柱体:; 18-保护层垫块; 19-中键

  相对 多缸机，各分泵的H值应完全相同。进行调节水泥垫件在喷真空泵在出厂时均已调好，切不可隨意对调。水泥垫件是用耐磨性素材制做齐头并进行热整理以增加强度，故而适用中很容易破损。如长期限适用后破损较多，可换面适用。

  喷油阀泵体分左右2个分，喷油阀上体用做怎么怎么安装液压泵偶件及脸上出油阀偶件，阴道用做怎么怎么安装轴承轴、滚珠体和输软管管道阀等。泵体前侧太平洋沿岸都有检视窗孔，方便查看和調整液压油泵量。下边有检视汽车机油面的检视孔。喷油阀上体中含眼前这条油道，与各液压泵套筒上边的环型油槽相接。环型油槽则与液压泵套筒上的进、回油孔相接。由输软管管道阀供来的非高压油采用进软管管接线头渗入油道中。油道中的汽油工作压力由装在回软管管接线头内的回油阀的控制，一追求持续在5～10kPa范畴内。液压机过低，在液压泵下行速度时，汽油没法短时间采用进油孔渗入液压泵上侧油腔。当剩余油太多而使液压机提升时，剩下的汽油会顶开回油阀流入量汽油细滤器中。
